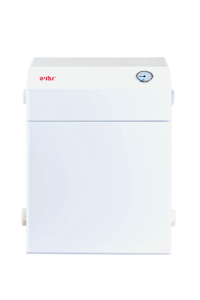

Котел отопительный газовый ОЧАГ КСГЗ-10 Е

Описание

Парапетные газовые котлы КСГЗ серии "Compact" являются новинками в семействе котлов ТМ "Очаг" и предназначены для работы с естественной и принудительной системами отопления без подключения к электрической сети, то есть относятся к энергонезависимым отопительным приборам. Модельный ряд серии котлов КСГЗ представлен диапазоном мощностей от 7 до 20 кВт. Эти котлы работают в автоматическом режиме по заданной температуре теплоносителя и обеспечивают аварийное отключение подачи газа при погасании пламени на запальной горелке. Теплообменник жаротрубный с турбулизаторами выполнен из жаропрочной стали и устойчив к перепадам температур. Основная горелка низкофакельная с щелевыми пазами выполнена из жаростойкой нержавеющей стали.
Стабилизатор давления газа , встроенный в блок управления, обеспечивает равномерное горение газовоздушной смеси с постоянной теплопроизводительностью независимо от давления газа в сети.
Дымоход для данных котлов - коаксиального типа, такая конструкция надёжна, она выравнивает давление воздуха в зоне всасывания в эжектор основных горелок и вблизи выхода газовоздушной смеси из щелей основных горелок, обеспечивая таким образом устойчивое горение при постоянном разрежении в топке без дополнительной регулировки.

Котлы, маркированные литерой "Е" (КСГЗ ... Е), оснащены газовым блоком управления производства SIT (Италия), модель 630 EUROSIT.

Подробные характеристики

• Теплопроизводительность 10 кВт
• Отапливаемая площадь (при высоте 2,7 м) 100 м²
• КПД 90 %
• Давление природного газа: nom/ min/ max/1274 / 600 / 3000 Па
• Расход природного газа (среднесуточный) 0,59 м³/час
• Диапазон регулирования температуры теплоносителя, 40…90 °С
• Максимальная температура теплоносителя на выходе из котла не более 95 °С
• Время отключение подачи газа при погасании запальной горелки, не более 60 сек
• Максимальное рабочее давление теплоносителя в системе отопления 0,2 (2,0) МПа (кГс/см²)
• Объем теплоносителя в котле 15 л
• Присоединительная резьба (с обеих сторон) штуцеров подвода и выхода теплоносителя, дюймы, (Ду) G 1 ¹⁄₂ (40 мм)
• Присоединительная резьба штуцеров подвода газа, дюймы, (Ду)G ¹⁄₂ (15 мм)
• Масса котла без дымохода, +3 кг - 44 кг

Рекомендуемые параметры дымовой трубы:

• Наружный диаметр коаксиального дымохода 228 мм
• Масса комплекта дымохода, + 0,5кг - 6,5 кг
• Высота 5 м

Установленные комплектующие:

• Блок управления 630 EUROSIT
• Блок запальника (КЧГ 03-05.01.000)
• Блок запальника (пилотная горелка без электрода) (0.160.118)
• Трубка запальника (САБК 60-06.00.000-56)
• Трубка запальника (САБК 60-06.00.000-57)
• Прокладка импульсных трубок (САБК 00-03.00.004)
• Сопло для серии парапетных котлов КСГЗ "Compact" (УДП-01.01.001-32)
• Горелка для парапетных котлов КСГЗ "Compact" (САБК 00-01.08.000-06)
• Кнопка пьезорозжига (ПК 001)
• Кнопка пьезорозжига (TRC 250)
• Термопара (0.200.003)
• Электрод пилотной горелки (0.915.015 SIT)
